卷六 · 小木作制度一

做什么：从本卷起，《营造法式》进入"小木作"——专管门、窗、屏、帐、井亭等比大木构架细一级的木构件。卷六先把"门、窗、屏障与杂用小木"按由实到虚、由外到内的顺序列出，凡十四条。

分几组：

第一组——门：版门（实心板门）、乌头门（带高耸挟门柱与日月版的等级大门，俗称棂星门）、软门（即较薄、用牙头护缝拼装的板门）。这是宅院、宫观、坛门的正出入口。

第二组——窗：破子棂窗（直棂剖竹式的常见窗）、睒电窗（曲棂作水波纹的高窗）、版棂窗（直方版作棂的简朴窗）。三者皆以棂为主。

第三组——隔断与杂用：截间版帐（间内分隔的板墙）、照壁屏风骨（屏风的木骨架，含截间式与四扇式）、隔截横钤立旌（隔断用的小立柱与横木）、露篱（户外木栅栏）、版引檐（屋檐前加挑出的小板檐）、水槽（檐下接水的木槽）、井屋子（井上的小亭）、地棚（仓库内架空的木地板）。

怎么读：各条都按相同的层级写——先一句"造……之制"总起，定下高广区间与基本做法；再分述每件构件（肘版、副肘版、身口版、楅、额、立颊、地栿等）的长广厚，多数以"门高每一尺则广若干、厚若干"的比例给出，便于按高放样。末尾一句"凡……"补出例外、附件或与他作交接处。

边界：本卷只到杂用小木为止；门窗的格子门、阑槛钩窗、殿内截间格子等更精细的格作，留到卷七；钩阑、平棋、藻井、佛道帐等帐藏类小木，分入卷八、卷九。

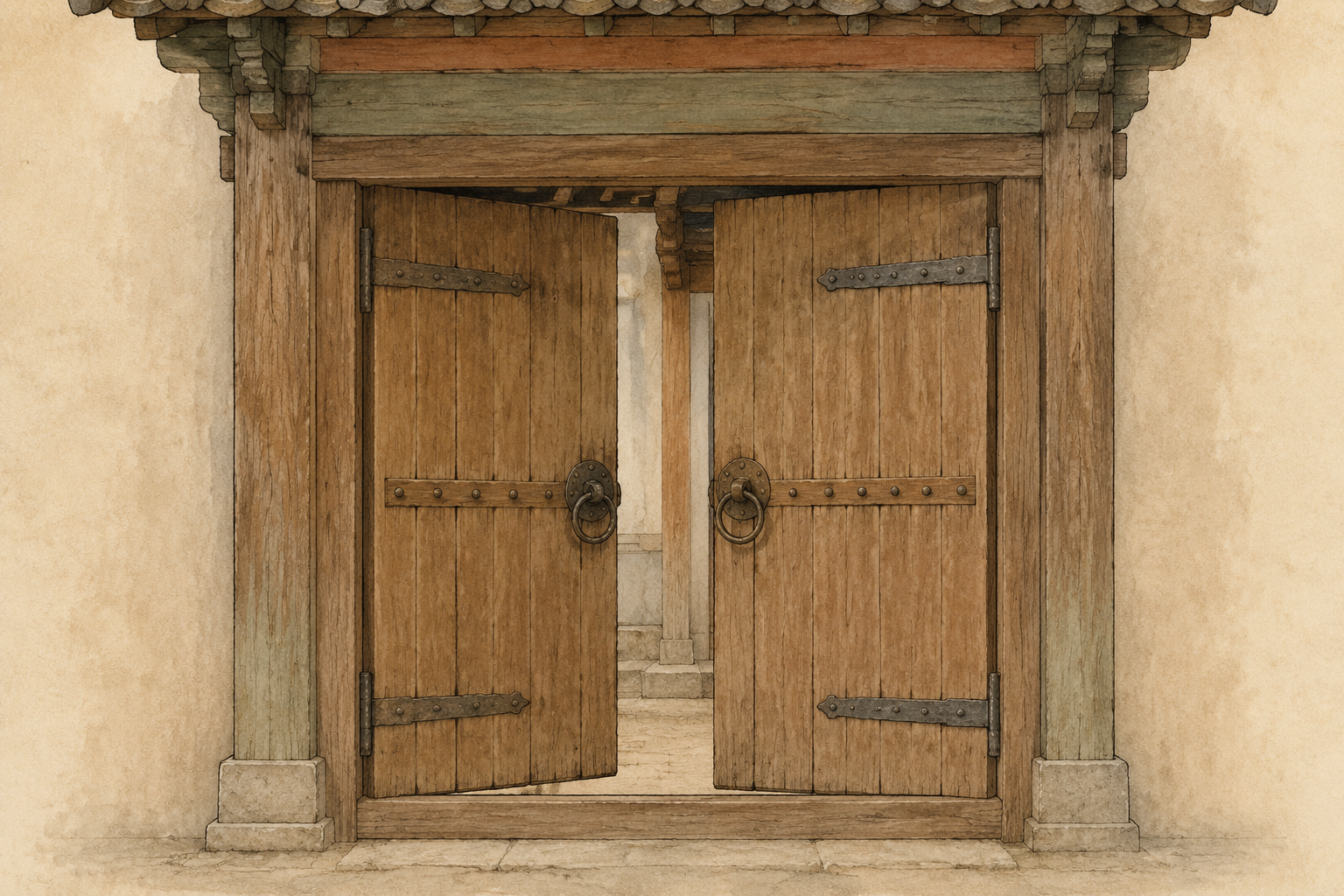

词义：版门，是用整片木板拼接而成的实心门。两扇相对者为双扇版门，独立一扇者为独扇版门。这是宅院、城门、库门最朴素也最常见的一种门。

造版门之制——门高在七尺至二丈四尺之间；门扇的宽度大致与高相方，例如一丈高的门，每扇广不得超过五尺。如要减广，最多减五分之一（即合广五尺者最少减至四尺）。各构件的长广厚，都以"门每尺之高"为基数推算（独扇者高不过七尺，馀者同此法）。

肘版（门外侧的厚边板，门轴所在）——长视门高；上下要留出门轴卯口（若改用铁桶子或铁靴臼来承门轴，则下端可不留卯）。每门高一尺，则肘版广一寸、厚三分；一丈高的门，肘版即广一尺、厚三寸。其馀高度依此例加减。

副肘版（与肘版相对、门内侧的厚边板）——长广同肘版，厚二分五厘。门高一丈二尺以上者，肘版、副肘版皆可增宽，但最多到一尺五寸。

身口版（中间的拼合板）——长同上，宽度按所用木材拼合，与肘版、副肘版合缝计算，凑齐一扇的总宽。若用牙缝（凹凸暗榫）拼缝者，每条板宽再加五分为定法。厚二分。

楅（横向加固的木条，把诸版串联）——每门宽一尺，楅长九寸二分；广八分，厚五分。衬关楅同此。门高七尺以下用五楅；八尺至一丈三尺用七楅；一丈四尺至一丈九尺用九楅；二丈至二丈二尺用十一楅；二丈三尺至二丈四尺用十三楅。

额（门上的横额木）——长随两柱间的开间宽；广八分、厚三分，两端做双卯入柱。

鸡栖木（额下、承门轴上端的横木）——长厚同额，广六分。

门簪（额外伸出的方形短木，从外面把门额与鸡栖木锁紧）——长一寸八分，方四分；头长四分半。馀部分为三分，上下各去一分，留中心一分为卯。颊内额上两侧各留半分，其外均作三段，安簪四枚。

立颊（门两旁竖立的边框，相当于门挺）——长同肘版，广七分，厚同额。三分宽里取一分作心卯，下同。颊外若有空馀，里外加难子，中间装"泥道版"填补。

地栿（门下的横木）——长厚同额，广同立颊。若做"断砌门"（不用地栿，门可贯通到地面），则于立颊下分别安"卧柣""立柣"两块石件代替。

门砧（地栿外承门轴下端的石块）——长二寸一分，广九分，厚六分。地栿内外各留二分，其馀按桃肩、破瓣的样式雕刻。

凡版门——若门高一丈，则横置的"门关"径四寸（关上设柱门拐以挂搭）。搕鏁柱（带锁孔的立柱）长五尺，广六寸四分，厚二寸六分。一丈以下者，不用门关，只用伏兔、手栓：伏兔之广厚同楅，长度上下顶到楅；手栓长二尺至一尺五寸，广二寸五分至二寸，厚二寸至一寸五分。门缝内还要打透栓和"札"（穿过门版加固的小铁件），与楅间隔布置；透栓广二寸、厚七分。

每门增高一尺，关径加一分五厘，搕鏁柱长加一寸、广加四分、厚加一分；透栓广加一分、厚加三厘——减则同例。一丈以上的门用四栓，以下用二栓。"札"按门高分四档：二丈以上长四寸，一丈五尺以上长三寸（馀按门尺自小至大递减）。

门轴的承件按门高分三档——七尺以上者，上用鸡栖木、下用门砧；七尺以下者，上下都用伏兔；一丈二尺以上者，可上用铁桶子、下用铁鹅台与石砧。二丈以上的高大版门，更要在门顶安铁锏、鸡栖木上安铁钏（铁套），下端安铁靴臼，配石地栿、石门砧、铁鹅台；若做断砌门，则卧柣、立柣全部用石造。地柣版长随立柣之广，广与台阶等高，厚按长广取宜——每长一尺五寸用楅一枚。

小注：版门是后世宅门、城门、库房门的源头。所设构件——肘版、副肘版、身口版、楅、立颊、地栿、门关、搕鏁柱、伏兔、手栓——基本一脉相承传至明清。门越高级，承轴构件越多金属与石材（铁桶子、鹅台、靴臼、石砧、铁锏、铁钏），目的是承重耐用。本条的图样另见卷三十二《小木作制度图样》。

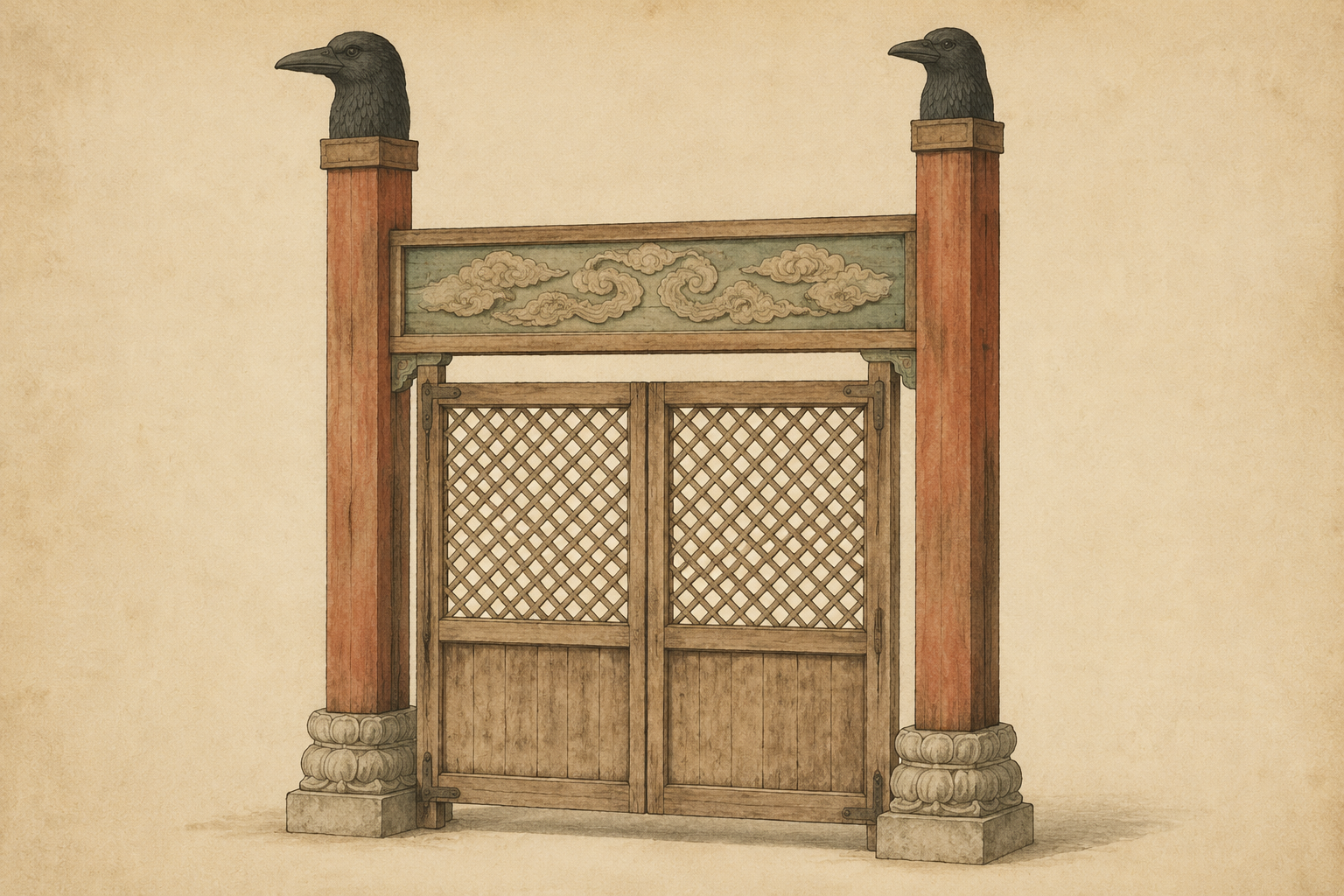

词义：乌头门，宋代礼制门的一种，前身为"表楬""阀阅"——立两根高出门额的"挟门柱"，柱顶涂黑（故名乌头），两侧挂"日月版"，下端栽入地内，旁加"抢柱"撑稳。门扇用上下腰串分隔成上、中、下三段：腰上嵌竖棂，腰下嵌障水版，外加牙头护缝。后世俗称"棂星门"，今多见于孔庙、坛庙、衙门之前。

造乌头门之制——高八尺至二丈二尺，宽与高大致相方。高一丈五尺以上者，如要减宽最多不过五分之一。门扇用双腰串（上下两道腰串）；七尺以下的小门或可用单腰串；一丈五尺以上者用夹腰华版，版心里加桩子加固。

每扇都依其长，以上腰串为中心分上下两半：腰以上装"子桯"和"棂子"——棂子的数目须用单数。腰华以下装障水版；若下端再加鋜脚（脚踏处的护板），就在下桯上加一条串。腰华以下的版，里外都加牙头护缝（下牙头可改作如意头花样）。门背后加"罗文楅"——左右斜向交结、当中绞口相接，作背面加固。各构件的长广厚都以门每尺之高为基数推算。

肘（门轴所在的厚边）——长视门高；每尺高对应广五分、厚三分三厘。

桯（门扇的边框，相当于挺）——长同肘，方三分三厘。

腰串（横向的分格木）——长随扇之广，广四分，厚同肘。

腰华版（双腰串之间装饰雕花的板）——长随两桯之内，广六分，厚六厘。

鋜脚版（脚踢的护板）——长厚同腰华版，广四分。

子桯（嵌棂子用的细边框）——广二分二厘，厚三分。

承棂串（穿过棂中的横串）——广厚同子桯，于子桯内横施一至二条。

棂子（直立细木条）——厚一分；长入子桯三分之二。门高一丈时棂子广一寸八分；每增高一尺，广加一分，反之亦减。

障水版（腰下的实心板）——宽度随两桯之间，厚七厘。障水版与鋜脚、腰华内的难子（压条），长随桯内四周走一圈，方七厘。

牙头版（板沿装饰牙形）——长同腰华版，广六分，厚同障水版。腰华版与鋜脚内的牙头版，长视宽、宽与长同，厚同上。

护缝——厚同上，宽同棂子。

罗文楅（背面斜向加强木）——长按对角，广二分五厘，厚二分。

额（门上横木）——广八分，厚三分；其长每门高一尺则加六寸。

立颊（门旁竖框）——长视门高（上下各出卯），广七分，厚同额；颊下立卧柣、立柣。

挟门柱（高出门额、表征等级的两根立柱）——方八分；其长每门高一尺加八寸——这意味着挟门柱比门本身高出一截。柱下栽入地中，柱顶安"乌头"（黑色柱头）。

日月版（挂在挟门柱上的牌饰，刻日月之形）——长四寸，广一寸二分，厚一分五厘。

抢柱（撑住挟门柱的斜柱）——方四分，其长每门高一尺加二寸。

凡乌头门所用的鸡栖木、门簪、门砧、门关、搕鏁柱、石砧、铁靴臼、鹅台等，都按版门之制。

小注：乌头门是宋代官式门第的"礼面"——挟门柱高出门额、上加乌头（涂黑的柱头），柱旁悬日月版作装饰，柱下加抢柱以防风。它是隋唐"表楬""阀阅"门的孑遗，后来的孔庙棂星门、坛庙星门、衙门牌楼，都从此一脉而下。其图样另见卷三十二《小木作制度图样》。

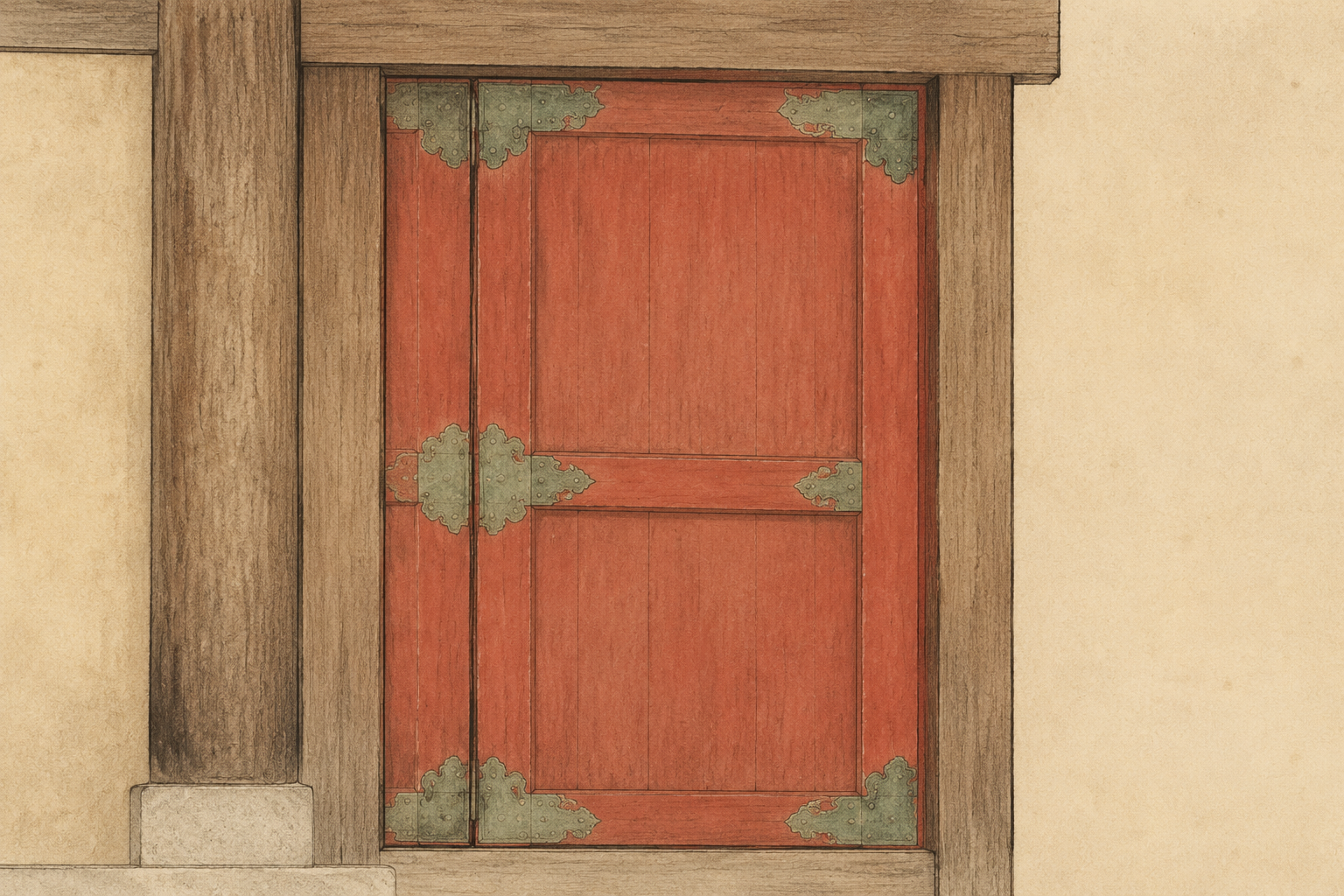

词义：软门，相对于"版门"那种厚整版门而言，是较薄、较轻、用牙头护缝法或合版法拼装的板门。常见于内门、便门、库房后门。本条分两种做法：一是"牙头护缝软门"（以桯做框，框内嵌薄版，外用牙头护缝装饰），二是"合版软门"（直接以肘版串楅合版，更接近版门的简化版）。

造软门之制——门广与高大致相方；高一丈五尺以上者，减广不超过五分之一。用双腰串造（也可用单腰串）。每扇按其长，除掉上下桯与腰串后剩下的部分作三分：腰以上占两分、腰以下占一分。上下都安版，里外都施牙头护缝。

身内版及牙头护缝的板厚有定法（不随门高比例缩放）：门高七尺至一丈二尺者均厚六分；一丈三尺至一丈六尺者均厚八分；七尺以下者均厚五分。腰华版厚同。下牙头也可做成如意头花样。其馀构件的广厚，仍按门每尺之高比例推算。

【拢桯内外用牙头护缝软门】（即第一种做法：用桯框起、嵌薄版、外加牙头护缝）

适用高度六尺至一丈六尺。额栿之内上下加伏兔，用立㮇（直立的小桩）固定门扇。

肘——长视门高；每尺对应广五分、厚二分八厘。

桯——长同肘，上下各出榫二分；方二分八厘。

腰串——长随每扇之广，广四分，厚二分八厘；厚的三分中以一分为榫卯。

腰华版——长同腰串，广五分。

【合版软门】（即第二种做法：直接合版用楅串）

高八尺至一丈三尺者用七楅，八尺以下用五楅。上下牙头通身护缝皆厚六分。门高一丈时，牙头宽五寸、护缝宽二寸；每增高一尺，牙头加五分、护缝加一分。

肘版——长视高，广一寸，厚二分五厘。

身口版——长同肘版，宽度按所用木材，并入肘版合缝计算，足够一扇之广；厚一分五厘。

楅——每门广一尺则长九寸二分；广七分，厚四分。

凡软门——内里或用手栓伏兔，或用承拐楅（兼作支撑的楅）。其额、立颊、地栿、鸡栖木、门簪、门砧、石砧、铁桶子、鹅台等，全部按版门的做法。

小注：版门与软门的差别在厚薄与拼装手法——版门以厚版承重，自身就是结构件；软门以桯作框、薄版充填，更接近"装饰门"。"牙头""护缝"是宋式小木作中很常见的装饰带：牙头作锯齿或如意状，护缝则压住板与板的接缝，兼作装饰与结构。其图样另见卷三十二《小木作制度图样》。

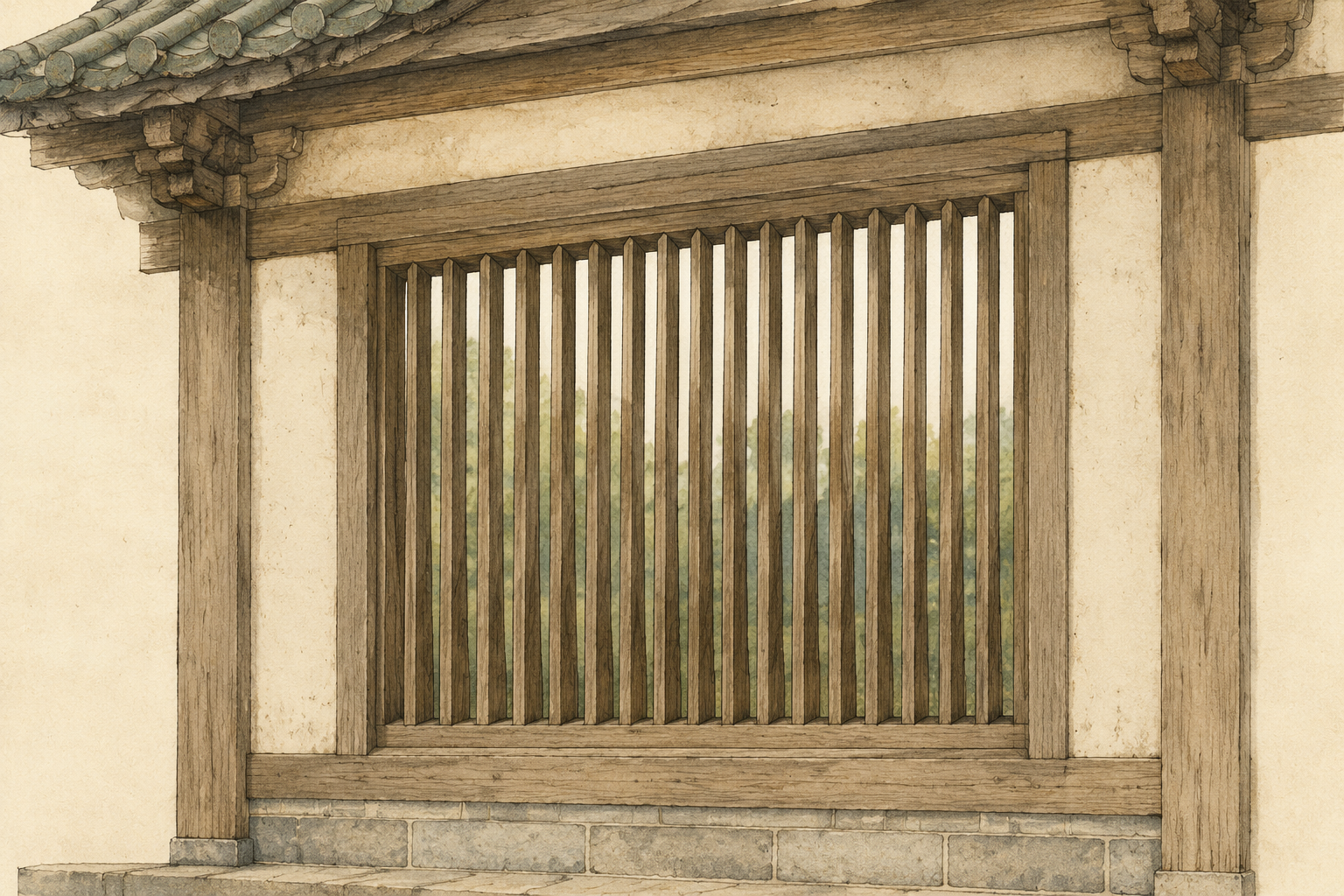

词义：破子棂窗，宋代最常见的窗式之一。"破子"指施工方法——取一根方木条对角斜剖（"结角解作两条"），剖出来两条断面呈三角形的棂子，这就是"破子棂"。多条破子棂竖立排列、棂间留一寸空隙，便是破子棂窗。三角棂内宽外尖，看似实而仍透光。

造破子窗之制——高四尺至八尺。开间宽一丈时用十七棂；间广每增一尺，加二棂；棂与棂之间一律留空一寸（不论棂自身宽窄，空一寸是定法）。各构件广厚以"窗每尺之高"为基数推算。

破子棂——每窗高一尺，则棂长九寸八分（上下端各入子桯内三分之二的深度）。棂广五分六厘，厚二分八厘。做法：取一根方四分的方木，对角斜剖为两条，自然得到上述宽厚。每间正中以五条棂出卯透过子桯。

子桯（夹棂的细横木）——长随棂之上下排空，并以合角斜叉相接；立颊广五分、厚四分。

额、腰串——长随间宽，广一寸二分，厚随子桯之广。

立颊（窗旁立框）——长随窗高，广厚同额；颊壁内隐出子桯。

地栿——长厚同额，广一寸。

凡破子棂窗——在腰串下、地栿上立心柱与搏颊柱（窗下方与两侧的辅助立柱）。柱内可填障水版、牙脚、牙头、填心或难子等装饰；亦可在心柱之间编竹（编"竹笆"作填心）；或在腰串下做"隔减窗坐"——即把窗下的台脚做成低墙。凡装窗于腰串下、高四尺至三尺者，仍要令窗额与同间门额齐平，使立面看齐。

小注：破子棂窗是宋代官式建筑最素朴的窗式，今天在山西保存的辽宋古建中仍可见其原物——直棂细密、明暗有致。"破子"二字保留了一种典型的工料术语：一根方木对角破开就得两条棂子，省料省工，但棂子断面成三角，无法把外面看穿太多——既透光又遮人。其图样另见卷三十二《小木作制度图样》。

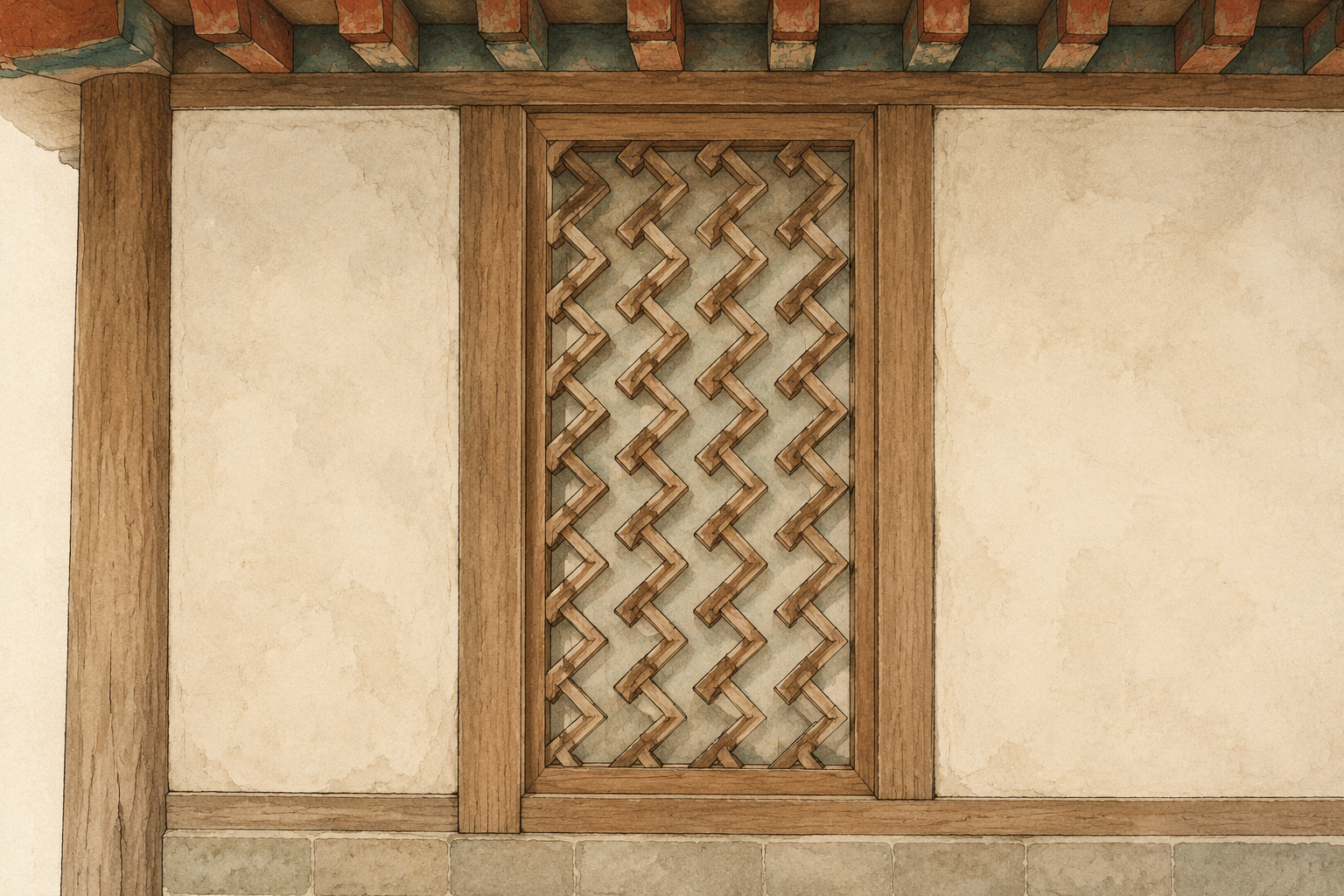

词义：睒电窗，棂子作三曲或四曲（即左右反复弯折成水波形）的高窗，"睒电"二字形容其形态像闪电的曲折。这种窗多装于殿堂后壁高处或山墙高处，作通风采光，因人不接近，可任其透空。

造睒电窗之制——高二尺至三尺。每间广一丈用二十一棂；间广每加一尺，加二棂；棂与棂相距一寸。棂的实际宽二寸，曲面展开宽（"曲广"）二寸七分，厚七分——做法是先取一条直棂、宽二寸七分，左右剜刻出曲势，剜后实剩宽二寸（这两个尺寸都是定法，不随窗高放缩）。其馀构件广厚以"窗每尺之高"为基数。

棂子——每窗高一尺，则棂长八寸七分；宽厚见上文。

上下串——长随间宽，广一寸；窗高二尺者厚一寸七分；每增高一尺，加一分五厘，反之同减。

两立颊——长视窗高，广厚同串。

凡睒电窗——棂可刻作四曲或三曲；如做水波文（水波纹），也照此办。施于殿堂后壁高处或山墙高处；如作"看窗"（人可凭眺的窗），下端就要加横钤、立旌，其广厚都按版棂窗的制度。

小注：睒电窗专作高墙之窗——位置远离人手能及之处，所以棂子可以做成弯曲花样而不必担心被损坏，纯为透气换光、兼装饰。其外形多见于敦煌壁画的殿堂背景、宋画的楼阁高墙之上。今天有少数辽金小型殿宇的山花、博风内还可见此式遗存。其图样另见卷三十二《小木作制度图样》。

词义：版棂窗，以扁方形薄板（不是细木条）作棂的简朴窗式。"版棂"即"板状的棂"——断面是一片宽二寸、厚七分的小板，立着排列，棂间留一寸空。是廊屋、廒仓、围墙等次要建筑常用的窗。

造版棂窗之制——高二尺至六尺。间广一丈用二十一棂；间广每加一尺，加二棂。棂间空一寸，棂宽二寸、厚七分（都是定法，不随高放缩）。其馀构件长广厚以"窗每尺之高"为基数。

版棂——每窗高一尺，棂长八寸七分。

上下串——长随间宽，广一寸；窗高五尺者厚二寸；每增高一尺加一分五厘，反之亦减。

立颊——长视窗高，广同串，厚也同。

地栿——长同串；每间广一尺，则广四分五厘、厚二分。

立旌（窗下分隔的小立柱）——长视高；每间广一尺，则广三分五厘、厚同地栿。

横钤（立旌之间的横木）——长随立旌之内，广厚同立旌。

凡版棂窗——于串下、地栿上立心柱，柱间编竹作填心（"编竹造"，亦即竹笆墙）；或下端做"隔减窗坐"（矮墙窗下）。若窗高三尺以下，可省去窗坐，直接安于墙上，但仍要使上串与同间的门额平齐。

小注：版棂窗是廊屋、库房、围墙的窗式，做法最省工：用宽板代替细棂，下面或编竹墙作衬，工料皆轻。它与破子棂窗的差别在棂形（一为破开三角棂、一为整版扁棂）——前者用于堂屋，后者用于杂屋。其图样另见卷三十二《小木作制度图样》。

词义：截间版帐，把一间内部纵向分隔的木板墙——"截"是"分隔"，"版帐"是"以版作帐幕的隔断"。它常用于殿堂的后部、廊屋的分间，或两殿之间。

造截间版帐之制——高六尺至一丈，宽随该间的宽度。版的里外都做牙头护缝。如高七尺以上者，须用额栿与搏柱（上额、下栿、两侧立柱）作整框，正中再加一条腰串横向加固。若间宽较远（板需分段拼接），则在中段加一根"槏柱"作支撑。各构件广厚以"版帐每尺之广"为基数推算。

槏柱（间宽过大时居中的辅立柱）——长视高，每间广一尺则方四分。

额（上横框）——长随间宽，广五分，厚二分五厘。

腰串（中段横串）、地栿（下横框）——长及广厚皆同额。

搏柱（两侧立框）——长视上下额栿之内的高度，广厚同额。

版（中间的板）——长同搏柱，宽度按所用木材均匀分布。版与牙头、护缝、难子的厚度都以六分为定法。

牙头（板边装饰）——长随搏柱之内的宽度，广五分。

护缝（压板缝）——长视牙头之内的高度，广二分。

难子（细压条）——长随四周一圈，广一分。

凡截间版帐——若安于梁外的乳栿、札牵之下，且与整间相对者（即不止隔半间），各构件广厚仍按整间制度。

小注：版帐与版门同为板拼，但版帐不开扇、不安肘、不挂关——它只是分隔空间的固定墙板。其形式接近今日的"屏壁"。其图样另见卷三十二《小木作制度图样》。

词义：照壁屏风骨，殿堂正中或寝堂背后的屏风，其内部木骨架。古名"皇邸""后版""扆""屏风"四称同物。屏面以四直大方格眼作骨架，再于格眼内糊纸或绷绢，或贴雕华，是宋代殿堂内常见的隔断兼背景。本条分两式：一为整间一段不分扇的"截间屏风骨"，二为每间分作四扇的"四扇屏风骨"。

造照壁屏风骨之制——骨架用四直方格眼。每间分四扇者，高七尺至一丈二尺；只作一段不开扇者，高八尺至一丈二尺。各构件广厚以屏风每尺之高为基数推算。

【截间屏风骨】（整间一段，不开扇）

桯（屏框竖边）——长视屏风高，广四分，厚一分六厘。

条𣐕（格眼里的小横竖条）——长随桯内四周走一圈，方一分六厘。

额（顶横木）——长随间宽，广一寸，厚三分五厘。

搏柱（两侧立柱）——长同桯，广六分，厚同额。

地栿（底横木）——长厚同额，广八分。

难子（压条）——广一分二厘，厚八厘。

【四扇屏风骨】（每间分四扇）

桯——长视高，广二分五厘，厚一分二厘。

条𣐕——长同上，方一分二厘。

额——长随间之广，广七分，厚二分五厘。

搏柱——长同桯，广五分，厚同额。

地栿——长厚同额，广六分。

难子——广一分，厚八厘。

凡照壁屏风骨——若作四扇开闭式（可张可合），所用立㮇与搏肘的尺度按高度计：屏风高一丈者，搏肘方一寸四分、立㮇广二寸厚一寸六分。高度每增一尺，则方与广厚各加一分；减亦如之。

小注：屏风骨是屏面的"骨"——格眼之上的糊纸、绷绢、贴雕华、贴络金等装饰内容，分别在彩画作、雕作中详述。截间式相当于固定屏风（背景墙），四扇式相当于可开合的活动屏风。开扇者需在两扇相对的边上加"搏肘"作转轴、加"立㮇"作支撑，是开合屏风的关键。其图样另见卷三十二《小木作制度图样》。

词义：隔截横钤立旌，用细立柱（立旌）与小横木（横钤）拼装的轻型木隔断。"隔截"指隔断、分截，"横钤"为横向的小木条，"立旌"为竖向的小立柱。常用于照壁、门窗框内的格断、间内中缝的分隔，是宋代小木作中最轻、最朴素的一种隔墙。

造隔截横钤立旌之制——高四尺至八尺，宽一丈至一丈二尺。每间按其宽度分作三小间，每个小间立一根立旌；上下按高度量其相宜，分布安横钤。各构件广厚以"每间一尺之广"为基数。

额、地栿（上下横框）——长随间宽，广五分，厚三分。

搏柱、立旌（两侧及中间的立柱）——长视高，广三分五厘，厚二分五厘。

横钤（立旌间的横木）——长同额，广厚同立旌。

凡隔截所用横钤、立旌——既用于照壁、门窗、墙之上，也用于一间中缝处的隔断。简易做法可省去额栿与搏柱。

小注：隔截横钤立旌是版帐、屏风骨之外另一种更简单的隔断——不必合版、不必嵌格眼，只用细木条做骨架，骨架间敷竹笆、纸、绢或抹灰即成。常见于次要的廊屋、廒库、暂时性的截间。其图样另见卷三十二《小木作制度图样》。

词义：露篱，户外的木栅篱笆，但比寻常竹篱讲究——上方还要加一道小屋顶（"版屋造"）以防风雨。古名又有"㰚、栅、据、藩、落"五种。一般立于宅院界墙、园圃边沿。

造露篱之制——高六尺至一丈，宽八尺至一丈二尺。底下用地栿、横钤、立旌作骨架；上端用榻头木（顶横木）盖住，再上加一道版作的小屋盖（"版屋造"）。每间分作三小间。立旌竖立、栽入地中，长视露篱之高；每尺高对应广四分、厚二分五厘。曲枨（撑屋盖的弯木）长一寸五分，曲广三分，厚一分。其馀构件广厚以"每间一尺之广"为基数。

地栿、横钤——每间广一尺则长二寸八分；广厚同立旌。

榻头木（顶横木）——长随间宽，广五分，厚三分。

山子版（小屋盖的山墙板）——长一寸六分，厚二分。

屋子版（屋盖板）——长同榻头木，广一寸二分，厚一分。

沥水版（屋檐下接雨水的板）——长同屋子版，广二分五厘，厚六厘。

压脊、垂脊木（屋脊与四角的脊木）——长广同沥水版，厚二分。

凡露篱——若连续多间相通造，每间可减一条立旌（如五间共用立旌十六条而不是十八条）。横钤、地栿的长度各加一分三厘以补足节点。屋盖两头加搏风版、垂鱼、惹草等装饰，按高度量宜而造。

小注：露篱即"带屋顶的木篱"，是中国传统园圃、宅墙、寺廊外侧常见的轻型边界设施。其上加版屋（小屋顶）、搏风、垂鱼、惹草——既挡雨、又装饰——颇能体现宋代小木作"虽小亦细"的礼制气度。其图样另见卷三十二《小木作制度图样》。

词义：版引檐，屋檐之外再向外悬挑一道用板搭成的小檐——"引"是引出、延伸的意思。它把雨水甩得更远，使檐下空间不被檐口滴水弄湿。

造屋垂前版引檐之制——广一丈至一丈四尺（若间过宽，可一间分作两段做）；长（即向外悬挑的距离）三尺至五尺。引檐里外都加护缝；前沿装沥水版。各构件广厚以"每尺之广"为基数。

桯（引檐的边框）——长随间宽；每间广一尺，则广三分、厚二分。

檐版（引檐面板）——长随引檐之长；宽度按所用木材分布；厚六分为定法。

护缝——长同檐版，广二分；厚同上定法。

沥水版（前沿挡水板）——长广随桯；厚同上定法。

跳椽（向外挑出的椽木）——广厚随桯，长按所需量取。

凡版引檐——装于屋檐（屋垂）之外。跳椽端头加"阑头木"挑斡（杠杆挑起），引檐与原屋的小连檐相续相接。

小注：版引檐是一种"加挑檐"——本身不属屋面正檐，而是在正檐之外再向外接出一道小檐。它的功能与今天的"雨棚"相近，但仍是木作正经构件。多用于雨水甩远、避免门窗淋雨的场合。其图样另见卷三十二《小木作制度图样》。

词义：水槽，屋檐下接雨水的木槽——相当于今天的"檐沟"，但是木造。槽底承水、两侧立厢壁、上下两端用罨头版封堵、间内加口襻横拉。下接跳椽撑挑、向两端导水。

造水槽之制——直高一尺，口广一尺四寸。各构件广厚以"每尺之高"为基数。

厢壁版（槽两侧的竖板）——长随间宽，宽度视高度每尺加六分，厚一寸二分。

底版（槽底板）——长厚同厢壁版；每口广一尺则广六寸。

罨头版（槽两端的封头板）——长随厢壁版之内，厚同上。

口襻（横拉两厢壁的木条）——长随口宽，方一寸五分。

跳椽（向外挑承水槽的椽木）——长按需要，广二寸，厚一寸八分。

凡水槽——装于屋檐之下，以跳椽与"襻拽"（撑拉）的方式悬挂。若厅堂前后檐用之，须令各间水槽相接，中间一段最高、两旁次间各低一版（约一寸二分），便于水从两头流出。廊屋或挟屋只在一头出水者，另一端用罨头版封堵。槽缝四周以"包底荫牙缝造"（把底版包入侧版、缝口做暗缝）以防漏。

小注：木水槽是宋代屋檐排水的一种讲究做法——它把檐口落水沿屋全长承住，集中导往两端。后世多用铁皮槽或瓦质瓦当替代，但宋代木水槽的做法直接展现了"屋檐 → 跳椽 → 水槽 → 落水"这条排水链路的全部木作环节。其图样另见卷三十二《小木作制度图样》。

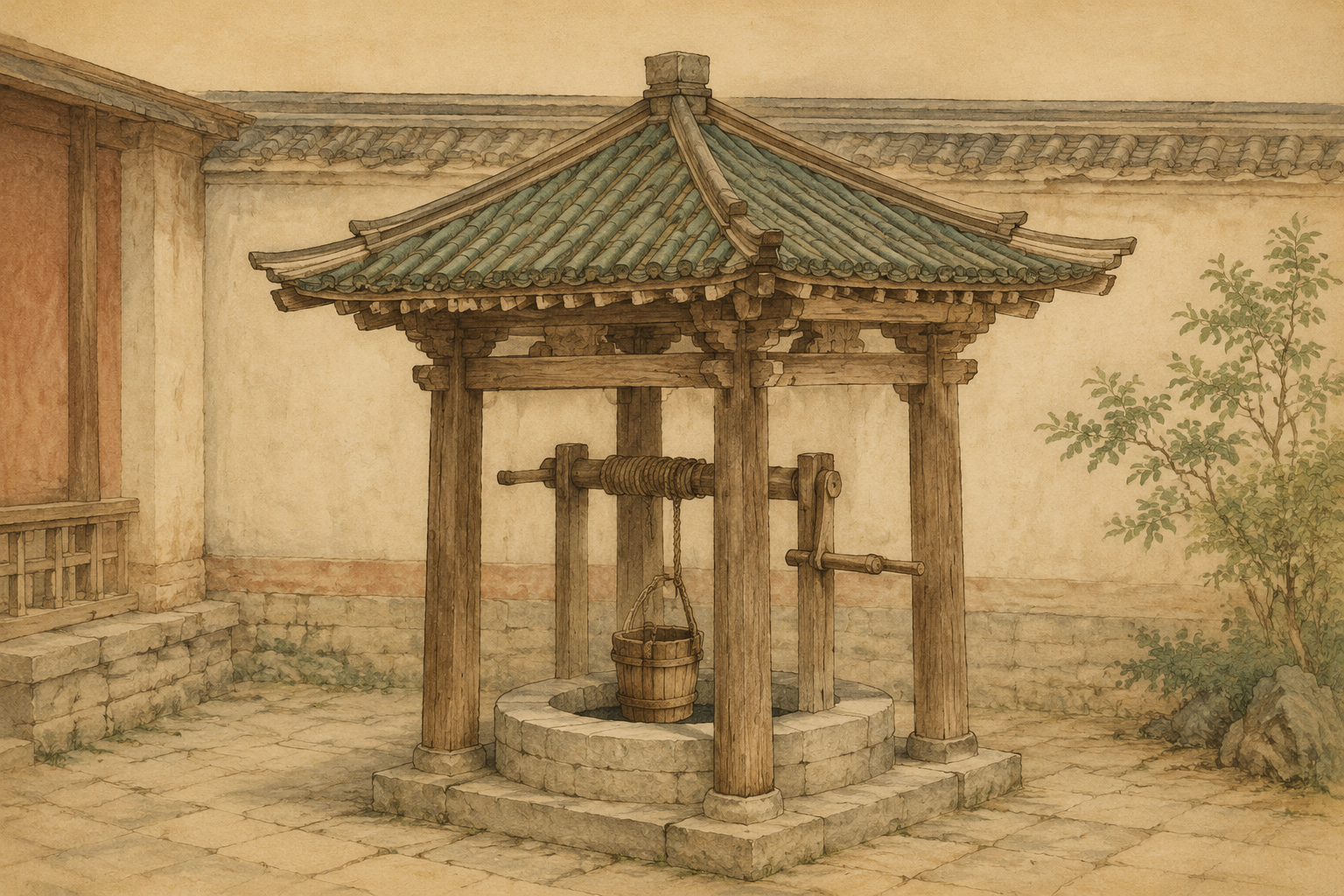

词义：井屋子，水井上方的小屋——四柱顶一个小屋顶，屋顶之下、地面之上设井匮（井口围栏），地面用石阶。它既遮日避雨保水、又作建筑小品装饰庭院。

造井屋子之制——自地面至屋脊共高八尺，四根柱；柱所围方五尺（屋檐与两端山际不计在内）。柱头（柱身露出地面的部分）高五尺八寸。下设井匮（围井口的小栏板）高一尺二寸。屋盖用厦⿴版，里外加护缝；脊上安压脊与垂脊，两端山际加垂鱼、惹草装饰。各构件广厚以"每尺之高"为基数。

柱——每高一尺，柱长七寸五分（柱头耳在内）；方五分。

额（柱顶横额）——长随柱内，广五分，厚二分五厘。

栿（梁）——长随方（每壁每长一尺加二寸，跳头在内）；广五分，厚四分。

蜀柱（脊下的短柱）——长一寸三分，广厚同栿。

义手（叉手，斜撑脊木）——长三寸，广四分，厚二分。

𣏢（檩、栋木）——长随方（每壁每长一尺加四寸，出际在内）；广厚同蜀柱。

串（连接横木）——长同𣏢，广三分，厚二分。

厦⿴版（屋面板）——长随方（每方一尺则长八寸，斜长含檐在内）；宽度按材合缝；厚六分为定法。

上下护缝（板缝压条）——长厚同厦⿴版，广二分五厘。

压脊（脊上压条）——长广厚同𣏢，其广含槽口在内。

垂脊（四角斜脊）——长三寸八分，广四分，厚三分。

搏风版（山际外露的封口板）——长五寸五分，广五分；厚同厦⿴版。

沥水牙子（檐口装饰条）——长同𣏢，广四分；厚同上。

垂鱼（搏风正中的悬鱼装饰）——长二寸，广一寸二分；厚同上。

惹草（搏风下侧的草叶装饰）——长一寸五分，广一寸；厚同上。

井口木（井口四周的木框）——长同额，广五分，厚三分。

地栿（地面横框）——长随柱外，广厚同井口木。

井匮版（井口围栏板）——长同井口木，广九分，厚一分二厘。

井匮内外难子（围栏压条）——长同井匮版；方七分为定法。

凡井屋子——井匮上口与柱根齐平，整个井屋子坐落在井台石阶之上。其屋面的"举分"（坡度）按大木作的制度计算。

小注：井屋子是宋代庭院最具情味的小品木作——四柱小屋、八尺高，麻雀虽小、五脏俱全：脊、垂脊、搏风、垂鱼、惹草，全套礼仪屋面的构件都一一具备。其图样另见卷三十二《小木作制度图样》；屋面的具体坡度算法（"举折"）则按卷五《大木作制度》。

词义：地棚，仓库屋内架空的木地板——为了把粮食、货物垫离地面、避免受潮，在地坪上立短墩（敦㮇）承方木条（方子），再在上面铺地面板。今俗谓"地楞""木地楞架"是其遗意。

造地棚之制——长随间宽，宽随间深，高一尺二寸至一尺五寸（即架空高度）。底层立敦㮇（短墩），中层架方子（横木条），最上铺地面版。各构件广厚以"每尺之高"为基数。

敦㮇（垫底短木墩）——每高一尺则长加三寸；广八寸，厚四寸七分。每条方子长五尺用敦㮇一枚（即墩间距五尺一墩）。

方子（架在敦㮇上的木条）——长随间深，分段接搭；广四寸，厚三寸四分。每间用三路（三道平行排列）。

地面版（地板）——长随间宽，宽度按所用木材合贴铺设；厚一寸三分。

遮羞版（门外掩蔽地棚架空缝的小板）——长随门道间宽，广五寸三分，厚一寸。

凡地棚——专用于仓库屋内。遮羞版装于门道之外（防尘防鼠），或在露明地棚处也都加装。

小注：地棚是中国传统"防潮架空地板"的木作原型——以墩承木、以木承板、以板承物。其本质是"先架空、后铺板"，与南方今日干栏式住宅的地板做法一脉相通。仓库类建筑因储粮防潮，最早讲究架空地坪。本卷至此十四条小木作毕，下卷接续"小木作制度二"，进入格子门、阑槛钩窗、殿内截间格子等更精细的格作。
